首页 / 产品列表 / Micro-T1 可见近红外显微透过光谱检测仪

Micro-T1
可见近红外显微透过光谱检测仪

检测场合:实验室
检测物:手机玻璃盖板/柔性屏
检测项目:光谱分析/透过率

产品应用

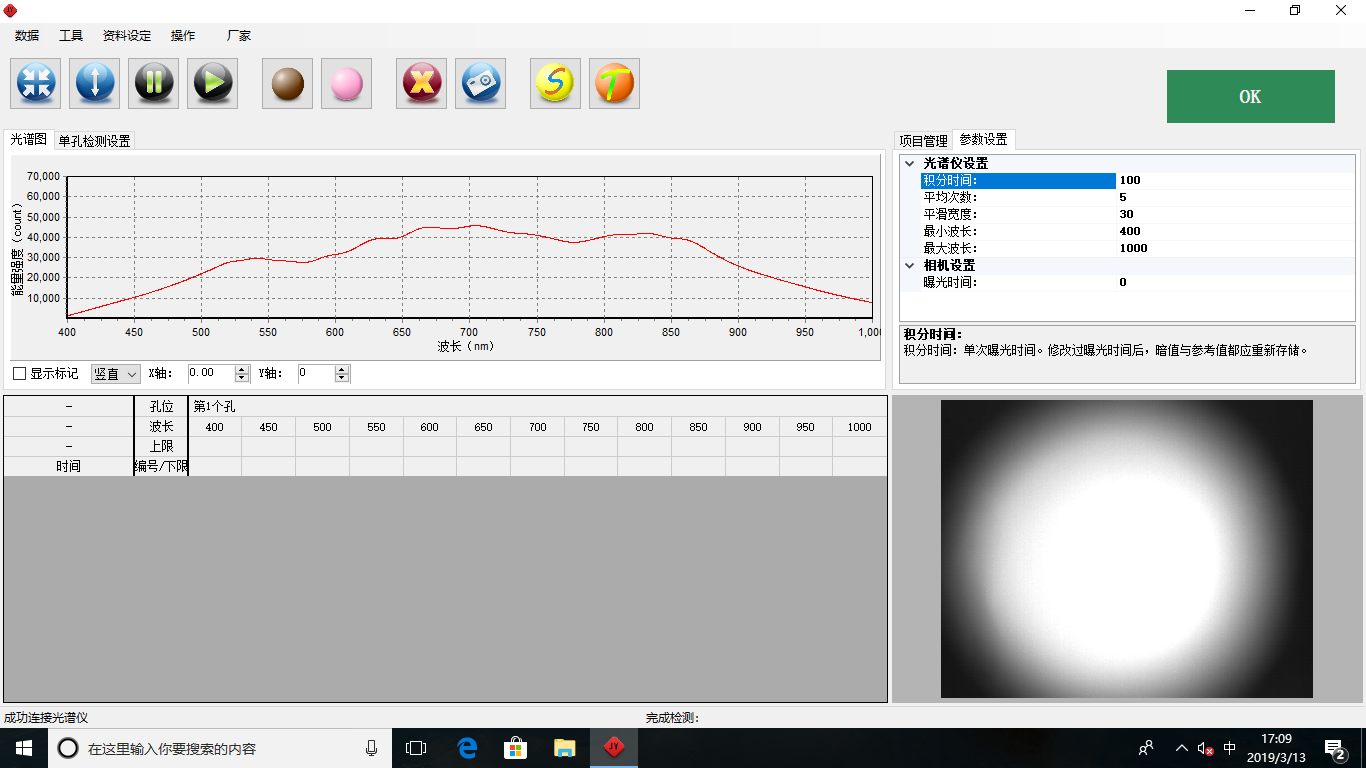

     MICRO-T1 是一台可见近红外显微透过光谱检测仪,适用于微小区域平面滤光片的显微透过率测量,如手机面板上IR孔的透过率检测,遥控器透过率检测,使用特殊光路设计,大大增强光路耦合效率,使得能量比普通显微光路增强10 倍,此优异的性能满足积分球检测的条件,故仪器采用积分球检测,不存在普通镜头采集所产生的离焦色差问题,检测信号更加准确。采用专业设计的显微光谱光路,将光斑控制在 0.15-0.5mm 以内;使用积分球采集,采集到的光信号将更加准确和稳定强大的操作软件,使得操作更加便捷,数据记录和报表功能,户使用更加得心应手。

产品优点

1.宽波段消色差技术
经过多片特殊镜片优化设计,在 400-1000nm 波段,控制色差在很小范围之内。制色差在很小范围之内。
2.显微共聚焦技术
光谱、图像、检测光源共聚焦于被测物体。在清楚
观察物体形貌时,测量光聚焦于物体表面,采集光谱共焦测量光于同一点。采集光路只能接收到透过样品的光谱。焦点范围之外的光无法进入采集光路,使得检测结果更加准确。
3.大数值孔径技术
采用超大数值孔径:0.22 设计光纤耦合接入和采集,极大的提高了仪器的仪器灵敏度。
4.积分球采集技术
采用积分球检测,完全解决普通镜头采集所产生的离焦色差问题(即短波长与长波长不在同一焦点,最佳检测位无法同时达到)。我们高能量技术能完全解决这个问题,检测时间100-200ms 即可。
5.底部反向照明技术
采用底部照明与积分球采集切换结构,方便用户观察光斑是否准确打到目标位置,观察效果非常优异。
6.特殊结构设计技术
无需担心外界光干扰,在共焦的条件下外界光无法进入系统光路



技术参数

  • 检测波长范围:400-1000 nm
  • 波长精度:小于1 nm
  • 波长重复性:小于0.1nm
  • 检测光斑直径:0.15-0.5mm(根据用户配置光纤和物镜大小改变)。
  • 检测误差:小于 0.3%(标准片)
  • 显示透过率分辨率:0.01%
  • 光谱采集方式:积分球采集
  • 光谱检测器:背照式 CCD 光谱仪
  • 光谱仪光路结构:Czerny-Turner结构
  • 最快全波长扫描速度:8 ms
  • 测试孔对位方式:相机视觉辅助对位(在电脑软件上即可观察光斑打在IR孔的对应位置避免人为目视误差)
  • 检测器通讯方式:USB 通讯
  • 光源:高功率卤乌灯
  • 光源寿命:2000 小时
  • 设备尺寸:400x430x
  • 设备重量:15kg
