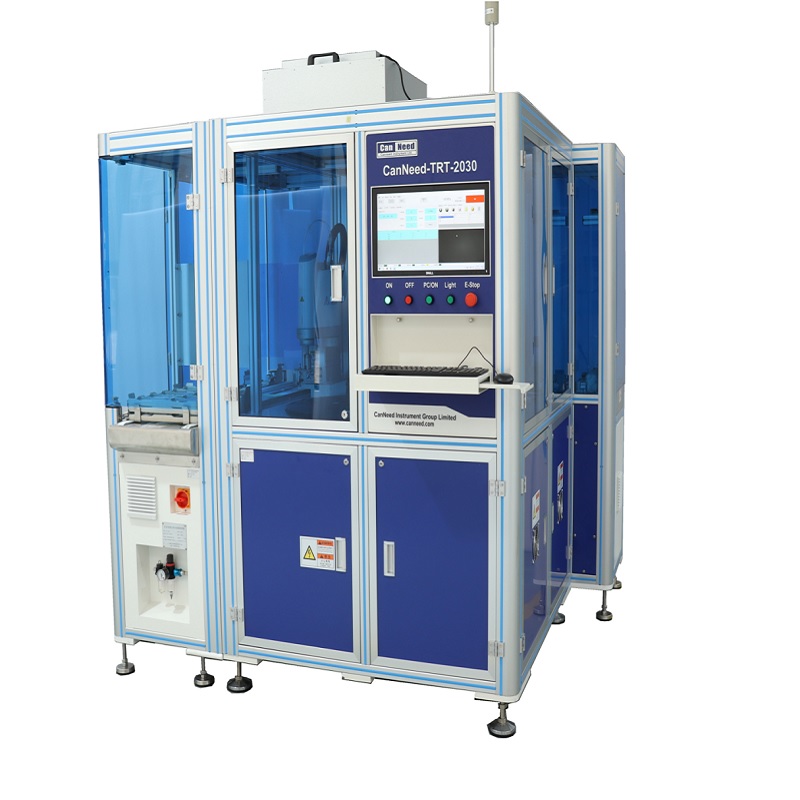

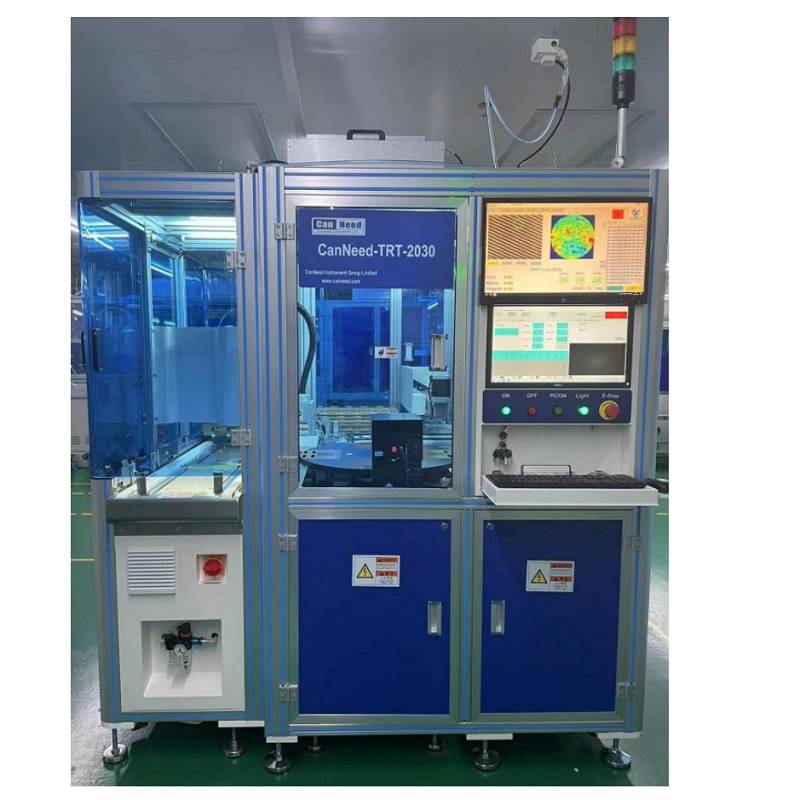

CanNeed-TRT-2030 全自动IR孔透过率检测仪
CanNeed-TRT-2030
全自动IR孔透过率检测仪
检测场合:在线/包装线
检测物:手机玻璃盖板/柔性屏
检测项目:光谱分析/透过率
产品应用
一、简介
TRT-2030是一台全自动测量IR和PV的检测设备,其结构适用于手机玻璃盖板的自动化检测。用户放上一叠料盘,即可自动测量所有盖板的IR和PV孔,无需操作人员对每片上料、下料,机器实现全自动检测、包括上料、下料、检测、OK/NG判断、不合格品的剔除。可对接生产线,实现智能化和自动化,两台靠背连接,节省空间,方便操作;
产品优点
二、性能卓越

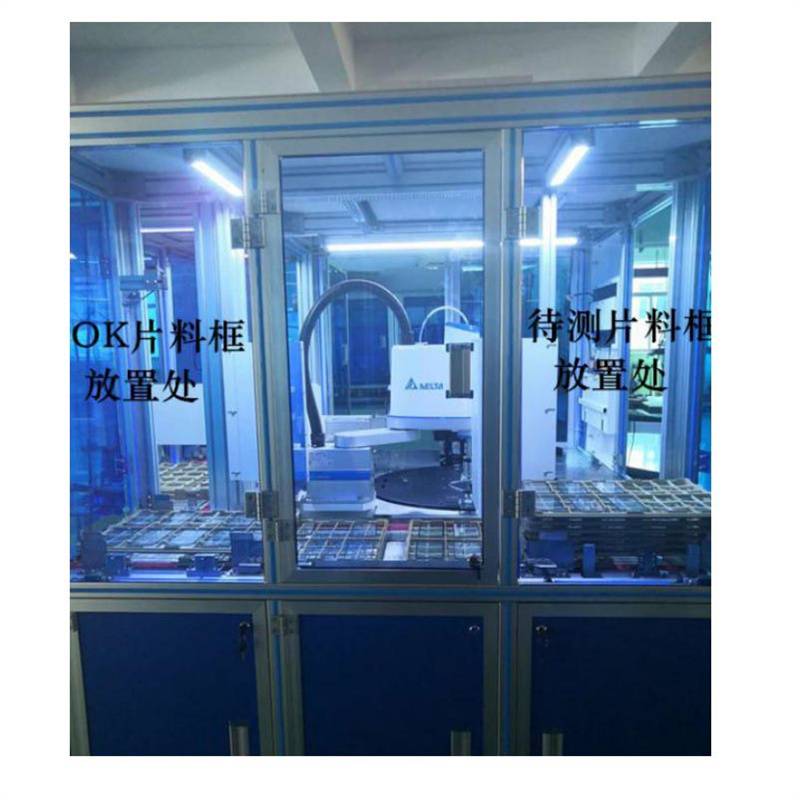

1.全自动上料、下料、检测.在上料区域和下料区域,各自可堆叠40盘,即一次放置40x10=400片

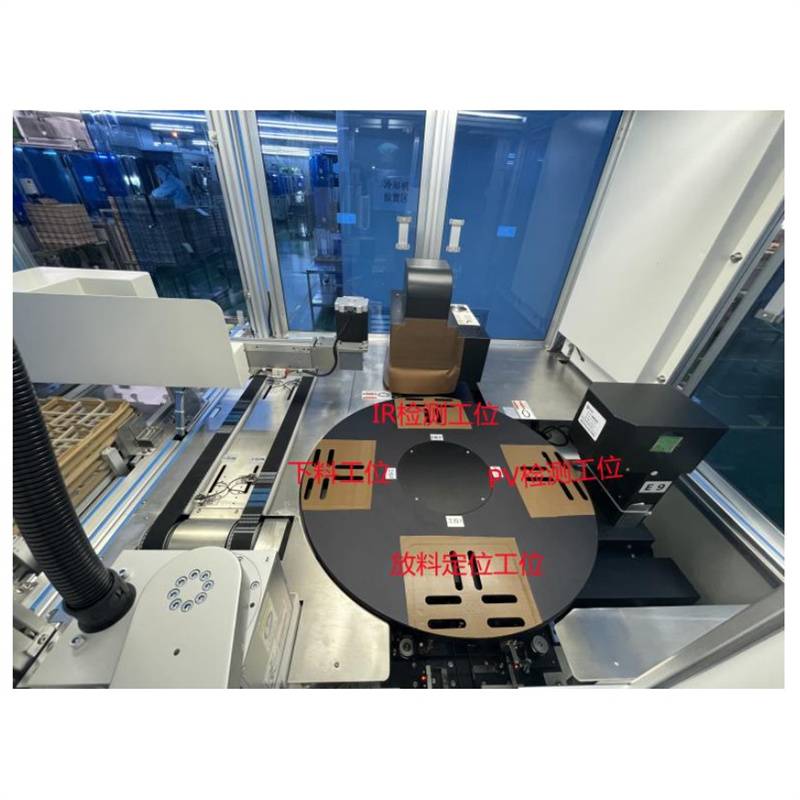

2.1四个工位转盘进行检测,大大提高效率;
2.2在测量到OK的产品时,将样品放回到料盘;
2.3在测量到NG产品时,将样品放置到NG皮带待收料。

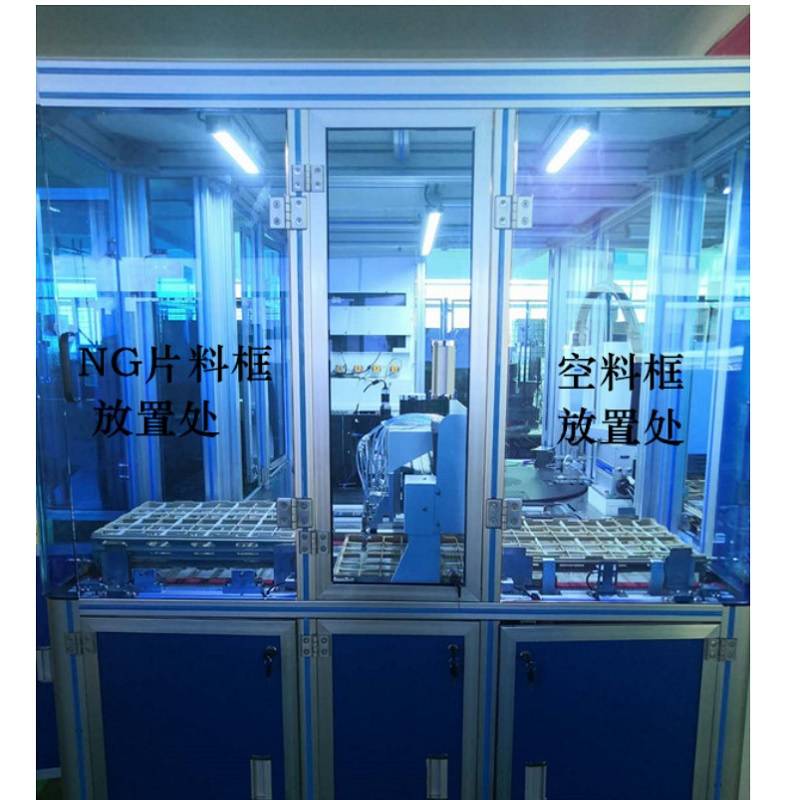

3.NG物料自动装框,操作更方便,更节省人力;
4.1软件实现产品程式的设置,可保留不同产品的IR孔数量、位置参数,调用对应参数来测量对应的产品,方便快捷。
4.2软件可实现产品测量波长的设置,实现同一个产品,不同IR孔测量不同的波长。
4.3软件测量的结果保存到本地数据库,只要不删除,永久保存。
4.4测量的结果可打印多个IR孔单波长的透过率报表、单个IR孔连续波长的透过率报表,报表可导出到Excel\Word\PDF等。
技术参数
三、参数及配置:
检测方式 全自动检测
并线功能 可连接丝印线
检测速度 1100-1300片/小时
检测波长范围 400-1000 nm
波长精度 小于1 nm
波长重复性 小于0.1nm
光谱检测器 背照式CCD光谱仪
光谱采集方式 积分球采集
光谱仪光路结构 Czerny-Turner结构
最快全波长扫描速度 8 ms
检测光斑直径 0.15-0.5mm(根据用户配置光纤和物镜大小改变)
透过率检测误差 小于0.3%(标准片)
显示透过率分辨率 0.01%
测试孔对位方式 相机视觉辅助对位(在电脑软件上即可观察光斑打在IR孔的对应位置避免人为目视误差)
外界光遮蔽功能 特殊阻挡结构,减少外界光对检测结果造成误差
样品范围 长:100-160mm,宽:50-90mm(可根据客户定制)
定位精度 0.02mm
定位辅助 内置真空泵
光源 100W高功率卤乌灯
热机时间 十分钟
上、下料堆叠盘数 40盘
料盘衔接处理 连续检测
报警机制 三色灯+蜂鸣器
控制系统 运动板卡控制
抓取结构 400行程机械手
NG料处理 NG料单独料框收集
电源 220V
设备尺寸 1840x1680x2030 mm
设备重量 1800kg
