一、用途

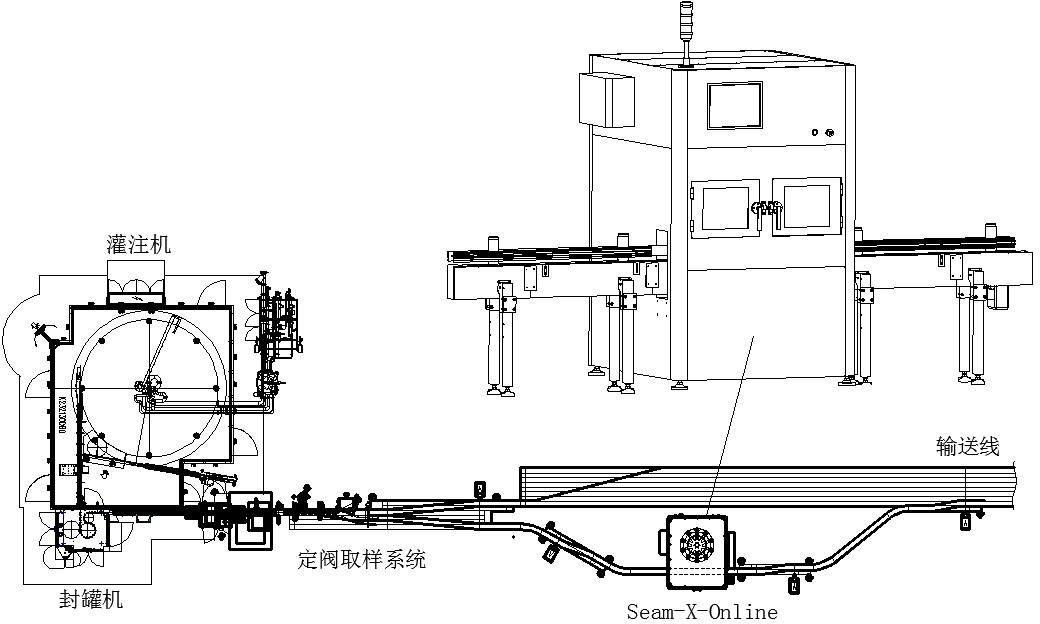

      Seam-X®-On-Line在线自动卷边扫描仪，采用非破坏性方法测量易拉罐的卷封尺寸，安装在生产线旁路，抽样检测。

测量项目：卷边长度、身钩长度、盖钩长度、迭接长度、迭接率%、卷封间隙、身钩搭接率%、盖钩搭接率%。

适合测量不同材料的罐，罐身和罐盖可以是以下组合：（1）铝-铝、（2）铁-铁。

Seam-X®-On-Line可以与卷边厚度测定仪和埋头度测定仪配合使用，组成完整的卷封检测系统。

与定阀取样系统配合，可以让每一罐的测量数据都与封罐机的压头一一对应。

二、原理

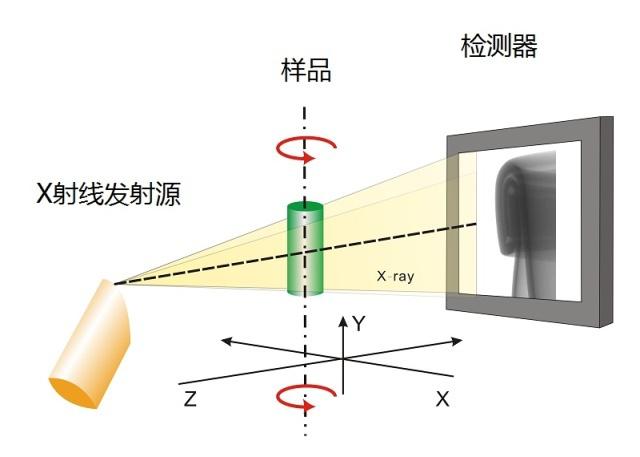

Seam-X®-On-Line，在线自动卷边扫描仪，利用了不同密度、不同厚度的材料对于X射线的吸收率不同这一原理

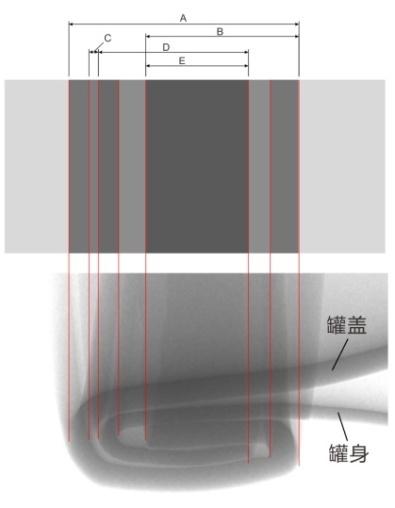

对易拉罐卷封结构进行透视摄影，然后通过软件处理图像，测量卷封结构。

三、测量过程

1)启动软件，利用ID-sampler-1000定阀取样系统，从封罐机之后的位置取对应卷封头编号的样品，

2)样品自动输送到Seam-X®-On-Line；

3)无需人员值守，软件控制测量的整个过程；

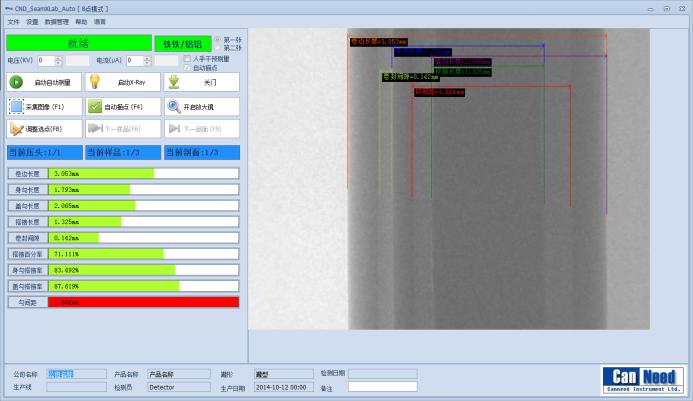

4)样品自动旋转，X射线360度扫描卷封位置，获得图像，软件自动对图像分析，自动测量卷封尺寸。测量一个样品，只需 “5秒”；

5)自动测量所有样品，测量结果保存到数据库。

1)在线自动测量，快速高效

2)无人值守，节省人力成本

3)不破坏样品，节省费用，环保

4)测量更准确，避免人为测量误差

5)检测速度快，抽样频率高，减少了隔离的次品

6)能跟踪不合格品所对应的封罐机的压头

7)自动剔除不合格品

8)出色的重复性和再现性（R&R）

9)每个罐360度扫描

10)获得发明专利

11)符合世界范围X射线辐射防护安全标准（经第三方认证<0.08 mSV/年）

12)操作更加安全，避免了切割法的受伤风险

13)校准方便，仪器自带校准块

14)适合多种尺寸规格的罐型

15)自动判断是否合格

16)三片罐焊缝自动识别功能（可选功能）

17)测量数据可自动存入SPC。

适合样品材料：罐身和罐盖可以是以下组合：（1）铝-铝、（2）铁-铁、

适合样品尺寸：罐直径： 200 (50mm)-211 (67 mm) ；罐高：不高于 168mm

检测    项目：卷封长度、身钩长度、盖钩长度、迭接长度、迭接率%、卷封间隙、身钩搭接率%、盖钩搭接率%、

单  位：   卷封尺寸：Inch，mm

语  言：   多种语言供选择 （中英）

精  度：   卷封尺寸：+/- 0.01 mm，

分辨率：   卷封尺寸：0.001 mm，

输  出：   以太网接口 ASCII 文本 SQL 数据库接口

电  源：   100-240VAC，50/60 Hz

尺  寸：   L1400×W1500×H2000mm

工作气源： 0.4-0.6MPA

重  量：   约2000kg
